2.Инструмент точка.

1)Находится в группе инструментов ГЕОМЕТРИЯ первым.

2)Точку можно построить 2-мя способами:

1) Просто Clik-нуть мышкой

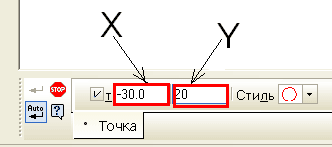

2) Ввести координаты на панели свойств внизу

и нажать Enter. Точка появляется в нужном месте сразу после ввода 2-й координаты.

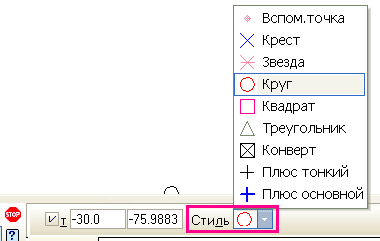

3)Внешний вид точки

Задается в свойстве Стиль на нижней панели

4)Задача

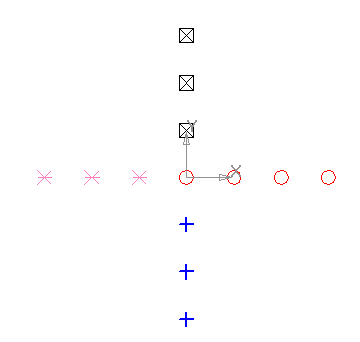

Построить из точек КРЕСТ, как на образце ниже.

Требования:

а)Первая точка должна быть в начале координат
б)Количество точек должно быть как в образце(по 3 шт в каждую сторону от центра)
в)Стиль точек должен быть как в образце

г)и ГЛАВНОЕ - расстояние между соседними точками должно быть 20 мм

5)Алгоритм решения задачи

1

Сразу после выбора инструмента Точка мышкой установить 1-ю точку в начале координат (0,0)

Важно !!! Сразу проверьте на нижней панели свойств, что включена кнопка автосоздание

Предварительно установите стиль круг



  Результат
2

Постройте 2-ю точку в 20мм справа от первой.
Для этого не выключая инструмент ТОЧКА введите на нижней панели свойств
координаты (20,0)

Результат-

3

3-ю точку - аналогично. Координаты (40,0)

Результат -

4 4-ю координаты (60,0)
Результат - \
5

5-я,6,7 точки ЛЕВЕЕ начала координат.
Выберите на нижней панели стиль ЗВЕЗДА -

Координаты 5-й точки (-20,0) ->

  6-й - (-40,0) ->
  7-й - (-60,0) ->
6

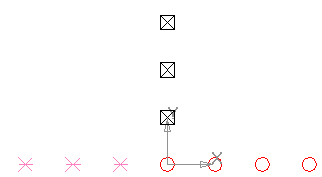

8,9,10 точки-по вертикали ВВЕРХ,стиль конверт

Координаты 8-й точки -(0,20) ->

  9-я-(0,40) ; 10-я-(0,60) рез.->
7 11,12,13-я точки - по вертикали вниз,стиль ПЛЮС ОСНОВНОЙ -

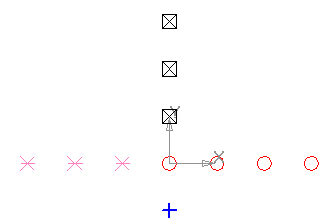

8 Координаты 11-й точки -(0,-20)->

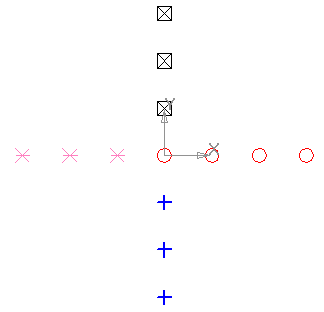

9 12-я-(0,-40) ; 13-я-(0,-60) рез.->
10 Сохранить рисунок в своей папке C:\8-a\фамилия
под именем упражнение_2.frw
