Упрощают создание чертежей с прямыми углами
ОРТОГОНАЛЬНОЕ ЧЕРЧЕНИЕ -
и НЕПРЕРЫВНЫЙ ВВОД -
.
Требования:

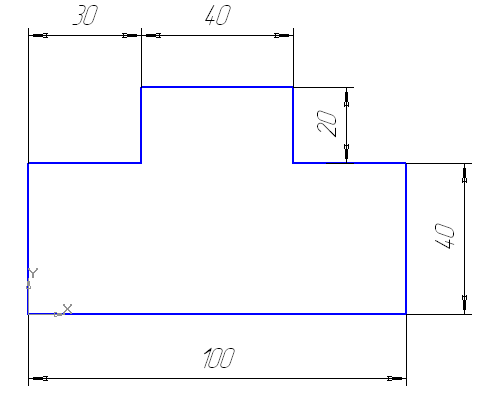

а)Длины отрезков должна быть в точности как на чертеже
б)Левый нижний угол - в начале координат
в)Обязательно использовать упомянутые инструменты ОРТОГОНАЛЬНОЕ ЧЕРЧЕНИЕ и НЕПРЕРЫВНЫЙ ВВОД
1 |
На панели ТЕКУЩЕЕ СОСТОЯНИЕ включите инструмент ОРТОГОНАЛЬНОЕ ЧЕРЧЕНИЕ В результате все отрезки будут взаимно перпендикулярны Включите инструмент ОКРУГЛЕНИЕ
|
2 |
Выберите на панели Геометрия инструмент НЕПРЕРЫВНЫЙ ВВОД ОБЪЕКТОВ
В результате новый отрезок будет начинаться в конце предыдущего, образуя ломанную линию |
3 |

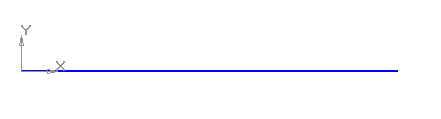

Постройте горизонтальный отрезок длиной 100 от начала координат (0,0). Click-ните по началу координат - выбор начала фигуры Далее протащите мышку в горизонтальном направлении пока ДЛИНА не примет значение 100 . Click - завершить построение отрезка. Результат |
4 |

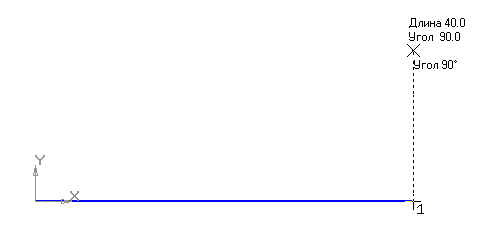

Сразу же перемещайте мышку вертикально пока не получиться вертикальный отрезок длиной 40
Click - завершить отрезок |

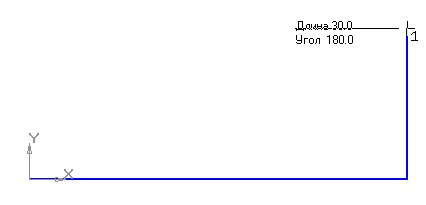

3 |
Далее по горизонтали 30
|
4 |
И. т.д
|
5 |

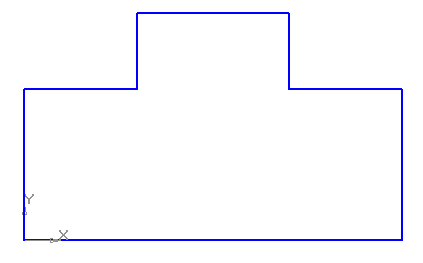

После замыкания линии - отключите инструмент |
в результате все размеры будут округлены до целого значения.
