2.Деление Отрезка на равные части

Отрезок делится на равные части практически так же, как и окружность.


Отличие состоит в том, что приделении отрезкане надо выбирать начальную точку. Точкой начала разделения отрезка является - конец отрезка.

Задача

Создайте прототип шахматной доски. Для этого разделите прямоугольник на клетки 8 на 8. И соедините противоположные точки.
В дальнейшем получившиеся клетки можно закрасить.

1
Создайте прямоугольник 120 на 120.
Привяжите левый нижний угол квадрат с началом координат

Инструмент ПРЯМОУГОЛЬНИК



2
Необходимо превратить квадрат в 4 отдельных отрезка, чтобы их можно было разбивать по отдельности

Для этого:
1) выделить квадрат(1 Click)

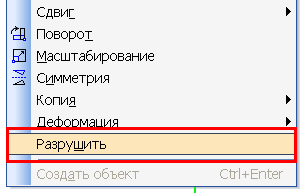

2) меню Редактор - разрушить



3

Разделите верхнюю линию квадрата на 8 частей

Инструмент ТОЧКИ на КРИВОЙ

1) В панели свойств ввести количество участков - 8
2)Наведите мышку на верхний отрезок - он должен покраснеть
3)Clik-ните по верхнему отрезку

При этом начальную точку выбирать не прийдется

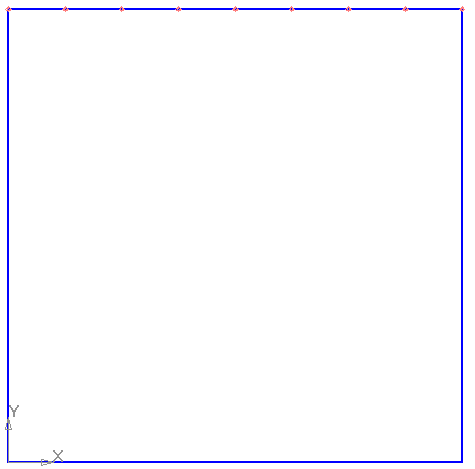

Результат - на верхнем отрезке появились точки, которые разбили его на 8 одинаковых участков





4

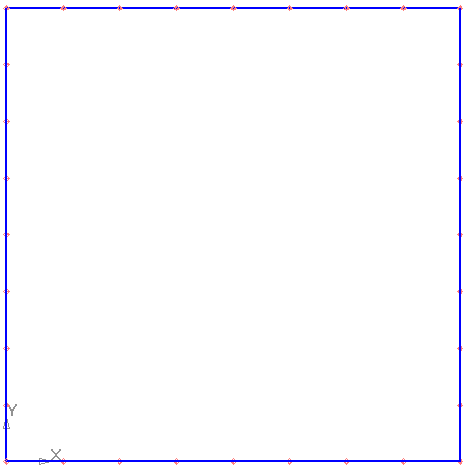

Разделить остальные отрезки квадрата на 8 частей каждый

Для этого аналогично

Кликнуть - по остальным отрезкам квадрата

Инструмент ТОЧКИ на КРИВОЙ

5

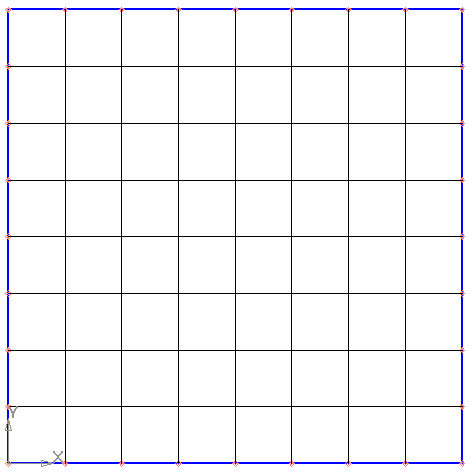

Соединить точки отрезками. Стиль - тонкая

Инструмент ОТРЕЗОК

В свойствах задайте стиль ТОНКАЯ

6 Сохранить фрагмент в своей папке под именем setka.frw
