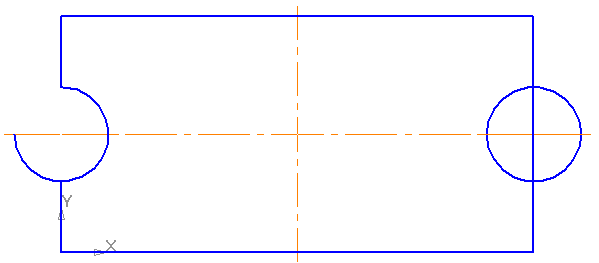

Если на чертеже есть пересекающиеся линии, то отрезки между точками пересечения можно УДАЛЯТЬ
Для этого надо :
1)на панели выбрать группу инструментов редактирование
2) В этой группе выбрать инструмент УСЕЧЬ КРИВУЮ
3) Далее наводить мышку на линии, которые нужно удалить(при этом они будут краснеть) и Click-ать мышкой.
Задача

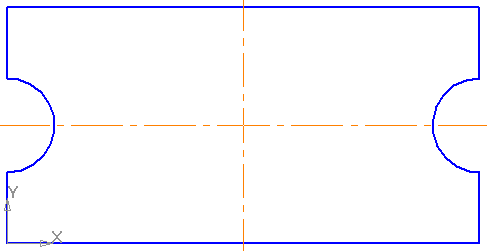

Создайте чертеж прямоугольной детали с полукруглыми вырезами по бокам, как на образце ниже
1 |
Создайте прямоугольник 100 на 50 с левым нижним углом в начале координат и с осевыми линиями |
Инструмент ПРЯМОУГОЛЬНИК
|
Свойства создаваемого прямоугольника |
||
2 |

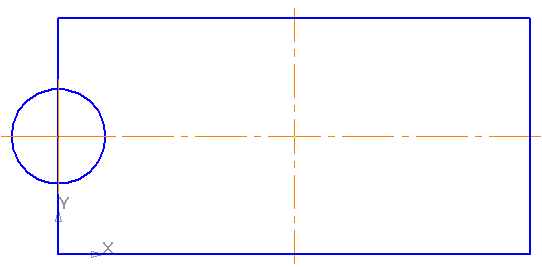

Нарисуйте с левого края прямоугольника окружность |
|
3 | Аналогично нарисуйте такую же 2-ю окружность с правого края а) радиусом 10 |
|
4 |

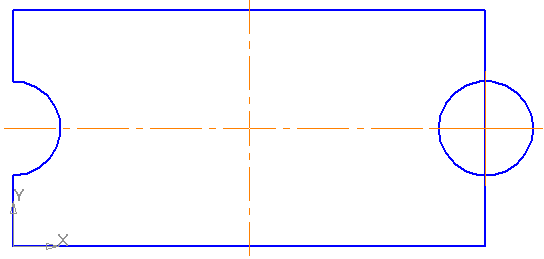

Удалите лишние линии между точками пересечения
|
Инструмент УСЕЧЬ КРИВУЮ
В группе редактирование
Clik-ать по ненужным линиям и они будут удаляться Что бы удалить осевые линии окружности после того, как удалено пол окружности нужно 1) отключить инструмент УСЕЧЬ КРИВУЮ |
Сохраните фрагмент в личной папке под именем upragnenie_3.frw | ||
