3.Создание конуса методом вращения

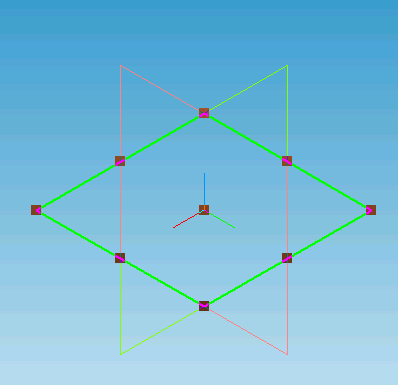

В дереве моделей укжите плоскость XY.

На этой плоскости будет создан эскиз основания будущей трехмерной модели.

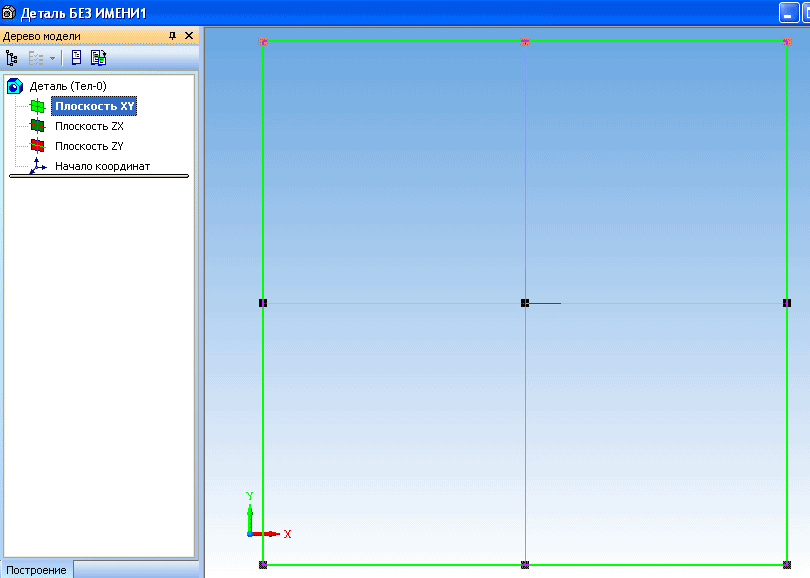

Расположите выбранную плоскость параллельно плоскости экрана.
Для этого в панели вид выберите
кнопку ориентация нормально к

В результате плоскость станет параллельной экрану !

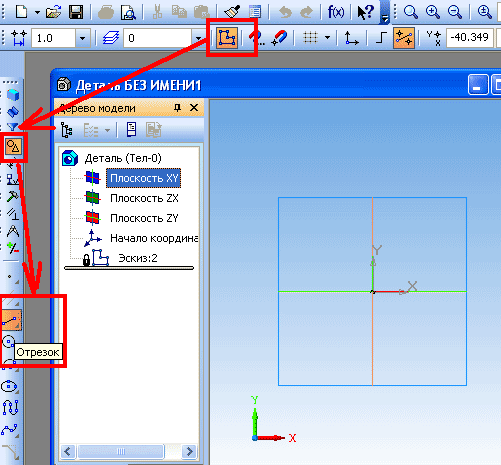

Выберите кнопку эскиз на панели Текущее состояние
В резульате на панели компактная появятся знакомые инструменты для создания плоских чертежей.

Выберите группу инструментов Геометрия

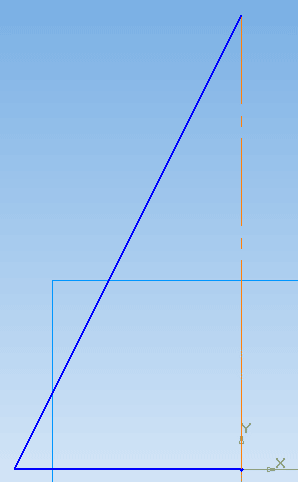

Нарисуйте прямоугольный треугольник

Вертикальный отрезок длиной 60 - стиль - осевая

Горизонтальный отрезок длиной 30 - стиль основная.
Соедините концы этих отрезков линией со стилем основная

На компактной панели выберите группу инструментов
Редактирование детали

А в ней инструмент Операция вращения

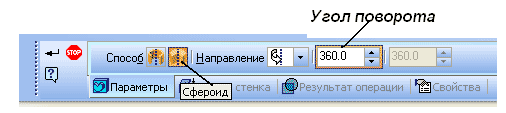

Внизу на панели Свойств установите 3 параметра

1) Способ вращения - сфероид
2) Направление вращения - противЧасовой(можно по часовой)
3) Угол поворота - 360 град (полный оборот)

В этой же панели подтвердите создание объекта

С помощью кнопки ориентация

Выберите изометрическое изображение XYZ

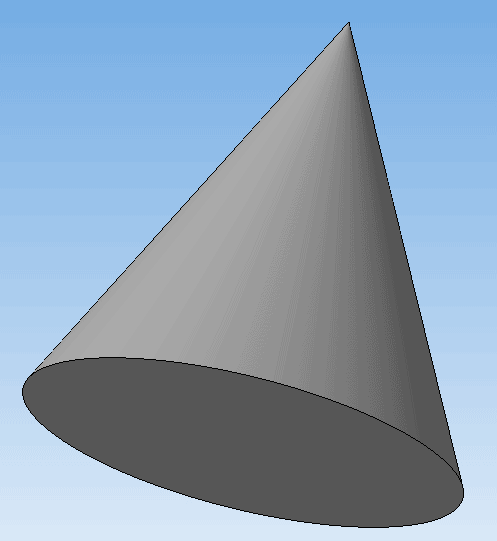

Результат - объемная модель конуса

Повращайте конус кнопкой
